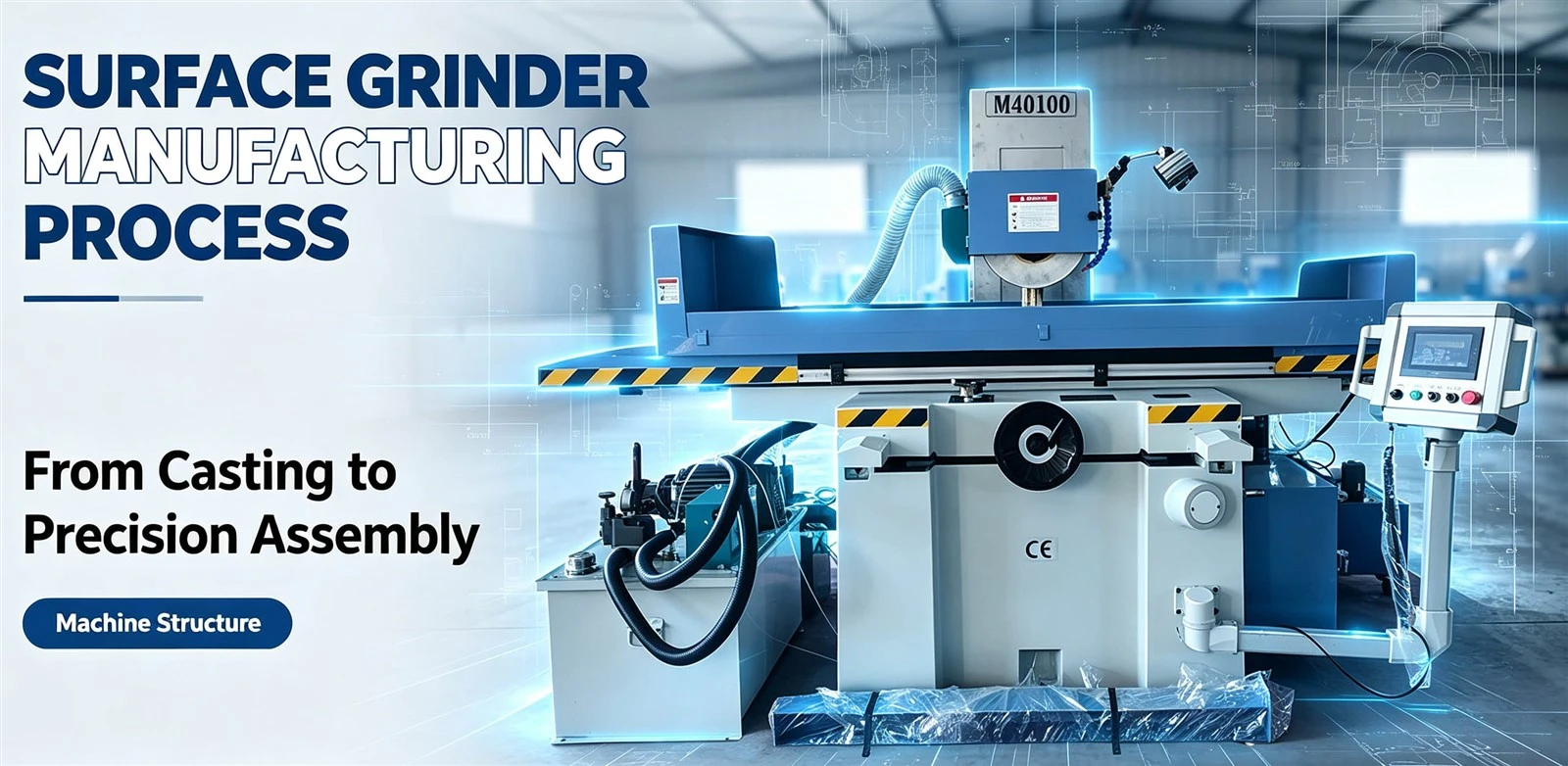

Quy trình sản xuất máy mài bề mặt
I. Thiết kế kết cấu và lựa chọn vật liệu
Bố cục kết cấu chính
Bố trí trục chính (ngang hoặc dọc) được xác định bằng phương pháp mài (mài ngoại vi hoặc mài mặt); kết hợp điều này với hình dạng bàn (hình chữ nhật hoặc hình tròn) sẽ tạo ra bốn cấu hình máy chính.
Giường máy thường sử dụng gang-có độ cứng cao hoặc thép hợp kim, được xử lý lão hóa để giảm ứng suất bên trong và đảm bảo độ ổn định-lâu dài.
Thiết kế thành phần chính
Hệ thống trục chính: Sử dụng vòng bi thủy tĩnh hoặc vòng bi lăn có độ chính xác-cao; có khả năng đạt tốc độ vài nghìn vòng/phút với độ đảo hướng tâm được kiểm soát ở mức micron.
Hệ thống hướng dẫn: Sử dụng các đường dẫn hướng con lăn chính xác hoặc các đường dẫn hướng thủy tĩnh, kết hợp với kỹ thuật cạo-bằng tay để đảm bảo chuyển động trơn tru.
II. Quy trình sản xuất các thành phần cốt lõi
Gia công trục chính
Các bề mặt nhật ký được gia công bằng cách sử dụng máy mài siêu chính xác-và được tăng cường khả năng chống mài mòn thông qua quá trình làm nguội hoặc thấm nitơ tần số-cao, sau đó là cân bằng động.
Sản xuất bàn làm việc
Bàn hình chữ nhật yêu cầu độ phẳng trong khoảng 0,005 mm/m, trong khi bàn hình tròn yêu cầu độ đảo hướng trục trong khoảng 0,003 mm; quy trình kết hợp giữa mài và cạo bằng tay-được sử dụng.
Tích hợp hệ thống bánh mài
Đầu bánh xe tích hợp bộ phận cân bằng tự động và sử dụng máy đầm con lăn kim cương hoặc công nghệ gia công CNC để đạt được hiệu quả mài mòn các bánh mài định hình.
III. Kỹ thuật lắp ráp và vận hành
Lắp ráp chính xác
Độ vuông góc và song song của trục chính-với-bàn được hiệu chỉnh bằng giao thoa kế laze, với sai số được kiểm soát ở mức Nhỏ hơn hoặc bằng 0,005 mm.
Cụm mâm cặp từ bao gồm việc phân bổ cực từ đồng đều để đảm bảo lực giữ ổn định và ngăn ngừa sự dịch chuyển phôi.
Vận hành động
Độ cứng của thanh dẫn hướng được kiểm tra dưới tải gia công mô phỏng và các thông số hệ thống servo được tối ưu hóa để triệt tiêu rung động.
IV. Tối ưu hóa và kiểm tra quy trình
Kỹ thuật gia công chuyên dụng
Các phôi siêu dài-được mài theo từng đoạn với biến dạng nhiệt được kiểm soát thông qua hệ thống tuần hoàn chất làm mát.
Để gia công các bước nhỏ hoặc vát mép,-bánh mài có hạt mịn (120K–360K) được sử dụng để làm sạch các góc trong các bước liên tiếp.
Kiểm tra và hiệu chuẩn
Các kích thước tới hạn được kiểm tra bằng Máy đo tọa độ (CMM) và độ nhám bề mặt được xác minh thông qua-giao thoa kế ánh sáng trắng (Ra Nhỏ hơn hoặc bằng 0,1 μm).
V. Ví dụ về các lộ trình quy trình điển hình
Đúc giường máy → Xử lý lão hóa → Phay thô → Mài chính xác các thanh dẫn hướng → Cạo bằng tay;
Rèn trục chính → Tiện thô → Xử lý nhiệt → Mài chính xác → Cân bằng động;
Gia công bàn làm việc → Mài bề mặt → Lắp ráp cực từ → Kiểm tra lực giữ;
Lắp ráp máy → Hiệu chỉnh laser → Kiểm tra động → Xác minh quy trình.
