Máy mài bề mặt mới

Thông tin chi tiết

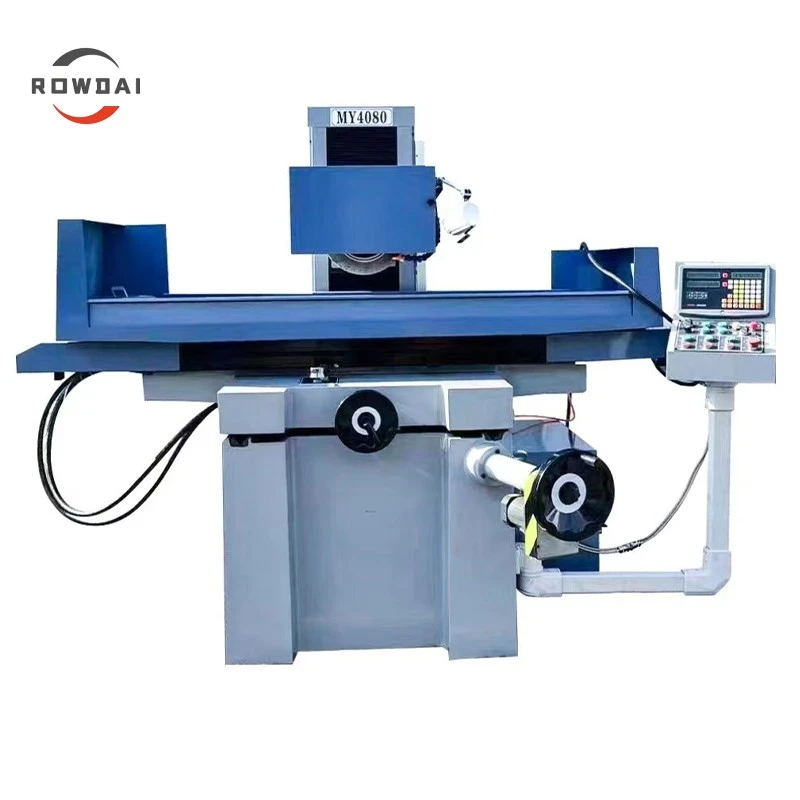

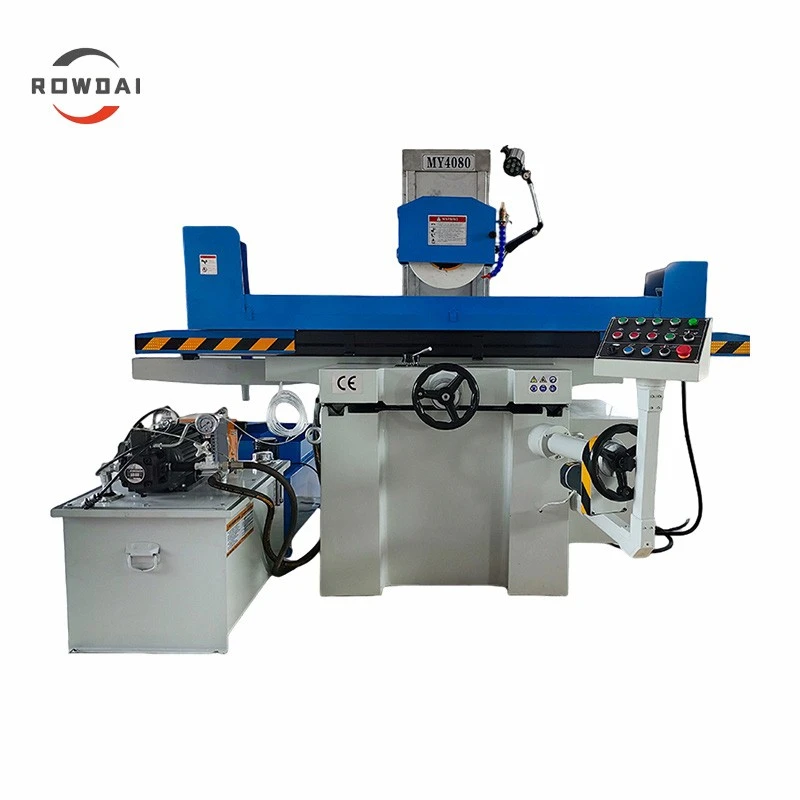

Máy mài bề mặt mới MY4080
Kích thước bàn (mâm cặp nam châm vĩnh cửu): 800 * 400mm
Chuyển động theo chiều dọc: Bằng tay / Chuyển động nhanh + bằng tay / Động cơ servo AC
Chuyển động chéo: Tự động ngắt quãng / Động cơ / Động cơ servo AC
Chuyển động dọc: Thủy lực
Bộ điều khiển (tùy chọn): Hệ thống PLC / hệ thống CNC

Phân loại sản phẩm

Máy mài bề mặt

Share to

Gửi yêu cầu

Máy mài bề mặt mới này chủ yếu được sử dụng để mài các vật liệu khác nhau như thép, gang và kim loại màu-bằng cách sử dụng ngoại vi của bánh mài.

Có thể sử dụng các phương pháp kẹp và định vị khác nhau tùy thuộc vào vật liệu và hình dạng của phôi. Đối với các bề mặt phẳng thông thường, việc mài có thể được thực hiện bằng cách sử dụng mâm cặp điện từ hoặc bằng cách cố định trực tiếp phôi vào bàn làm việc. Các bề mặt phẳng, các bề mặt góc vuông, các góc tùy ý, các mặt cuối hình trụ và các hình dạng đặc biệt khác có thể được nối đất bằng cách sử dụng các thiết bị cố định hoặc mâm cặp điện từ công suất cao-đa chức năng.

Đặc trưng

Hệ thống làm mát bánh mài bao gồm một hệ thống làm mát riêng biệt với các vòi làm mát trên bánh mài và một bình chứa nước làm mát riêng ở một đầu của thiết bị.
Ở một đầu của bệ máy mài bề mặt mới có một thùng dầu kiểm soát bôi trơn độc lập, giúp bôi trơn liên tục các ray dẫn hướng của chuyển động của bàn làm việc.
Ray dẫn hướng của máy mài bề mặt mới sử dụng ray dẫn hướng bằng nhựa hình chữ V và -bằng sắt phẳng.
Đầu bánh mài sử dụng lớp gia cố hai{0}}để đảm bảo độ cứng của nó; chuyển động lên xuống của đầu mài thông qua cấu trúc tấm trượt, có thể ngăn chặn việc cấp liệu không chính xác do tuổi thọ dài.

Thông số kỹ thuật

Sự miêu tả		Đơn vị	MY4080
Kích thước bảng (W×L)		mm	400×800
Tối đa. hành trình dọc		mm	830
Xuyên qua		mm	420
Tối đa. khoảng cách từ tâm trục chính tới bàn máy		mm	500
Kích thước mâm cặp từ tính		mm	400×800
Tốc độ di chuyển theo chiều dọc của bảng		m/phút	7 - 16
Bảng ngang sự chuyển động	Nguồn cấp dữ liệu tự động	mm/phút	0.1 - 8
	Tốc độ nhanh	m/phút	990
	Thức ăn của tay quay	mm/div.	0.02
Đầu bánh xe thẳng đứng sự chuyển động	Nguồn cấp dữ liệu tự động	mm/đột quỵ	--
	Tốc độ nhanh	mm/phút	610
	Thức ăn của tay quay	mm/div.	0.01
Bánh mài	Tốc độ	vòng/phút	50Hz 1450 60Hz 1750
Bánh mài	(OD×W×ID)Kích thước	mm	350×40×127
Độ song song của bề mặt gia công với bề mặt đế		mm	300:0.005
Động cơ trục chính		KW	4
Động cơ thủy lực		KW	2.2
Động cơ bơm làm mát		KW	0.09
Động cơ cấp liệu chéo		KW	0.06
Tối đa. Khả năng chịu tải của bàn (bao gồm mâm cặp từ tính)		kg	200
Tổng công suất định mức		KW	7
Chiều cao của máy		mm	1890
Tổng trọng lượng		kg	2.75
Kích thước gói hàng (L×W×H)		mm	230019002170
